Назначение комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Узел учета газа СГ-ЭК предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных и очищенных, одно- многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

0 отзывов / Написать отзыв

Описание
ХАРАКТЕРИСТИКИ

Описание комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Узел учета газа СГ-ЭК (комплекс измерения количества газа) состоит из корректора объема газа ЕК260 или ЕК270 и счетчика газа в зависимости от исполнения:

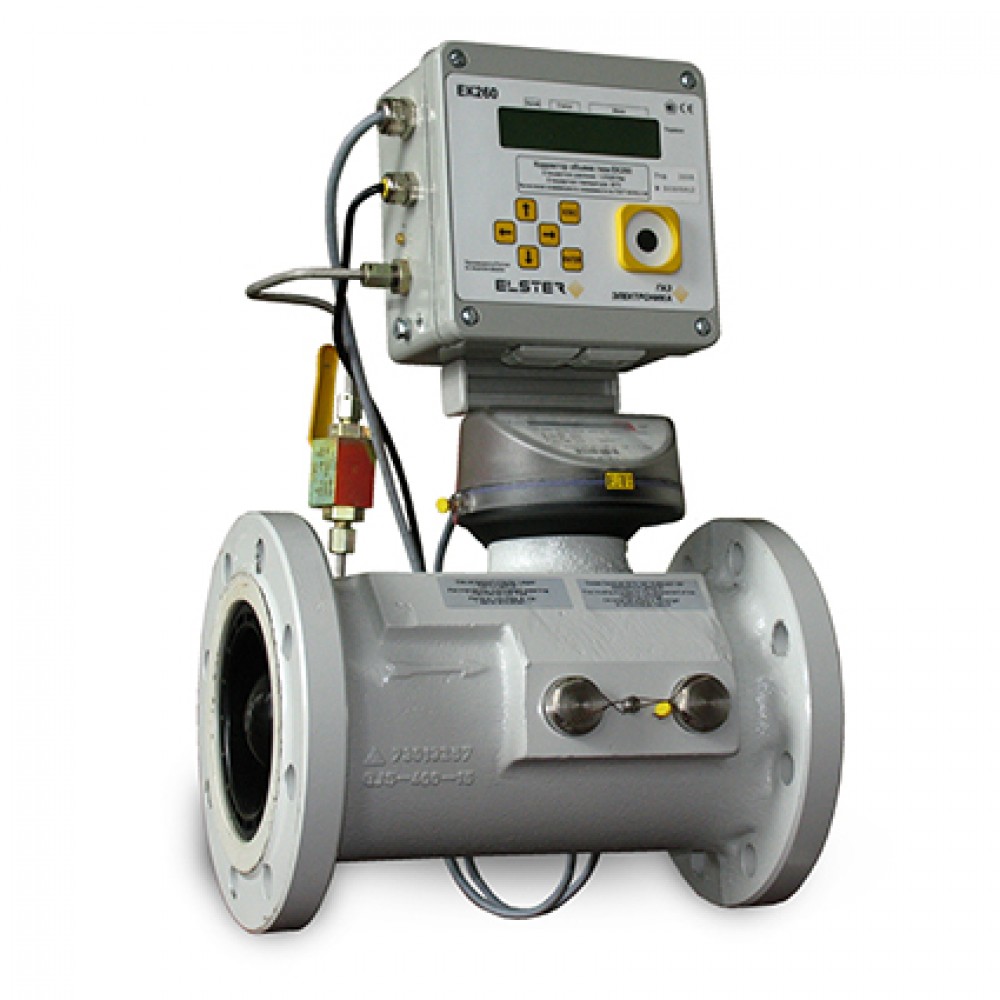

СГ-ЭК-Т1 со счетчиком газа турбинным типа СГ;

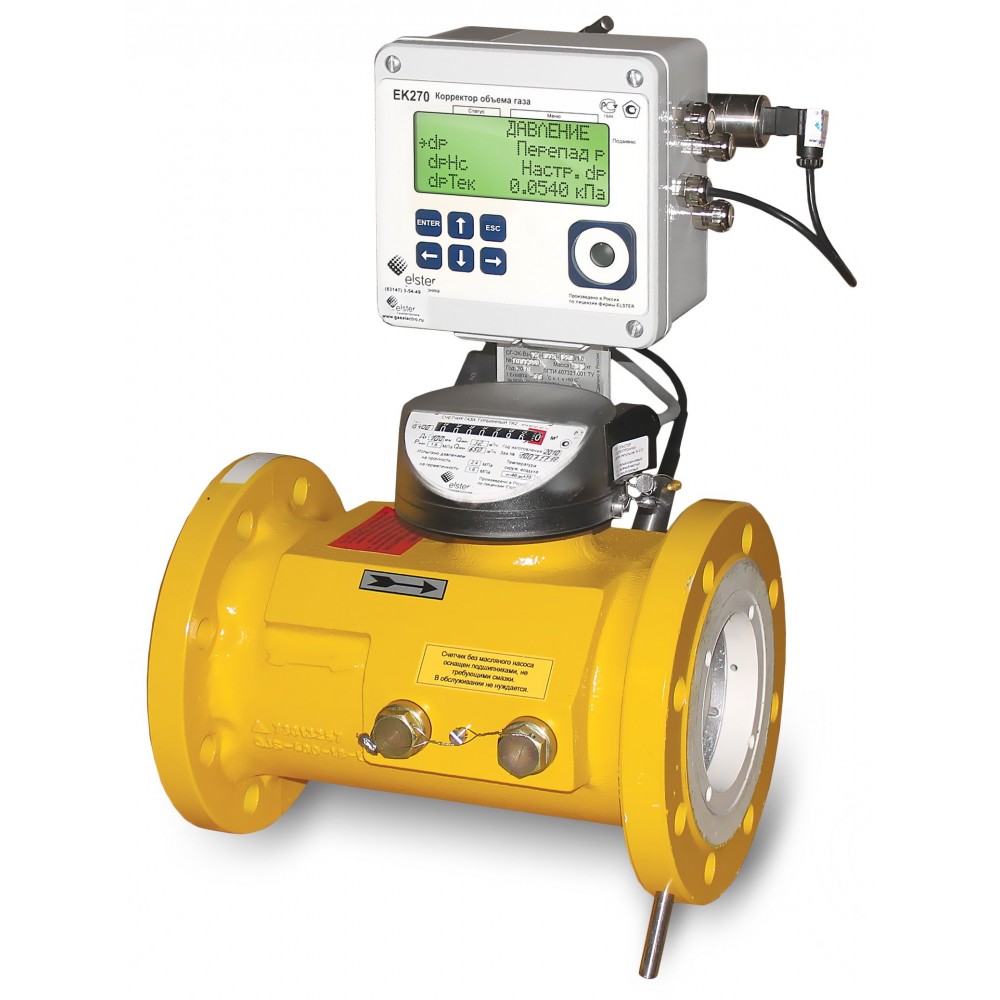

СГ-ЭК-Т2 со счетчиком газа турбинным типа TRZ;

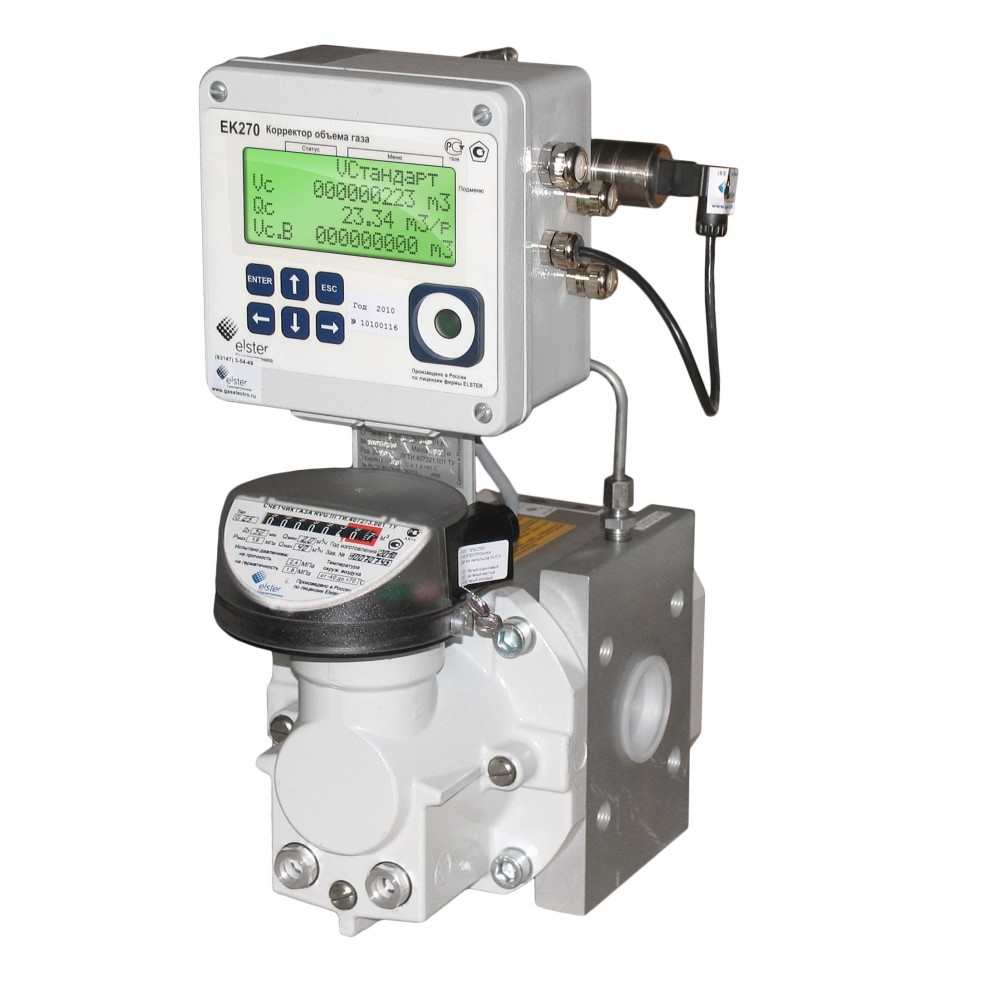

СГ-ЭК-Р со счетчиком газа ротационным типа RVG.

Комплекс учета газа СГ-ЭК выполняемые функции:

Вычисление приведенного к стандартным условиям объема газа;
Отображение на дисплее корректора ЕК260 информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
Дистанционная передача с помощью модема (не входит в состав комплекса) всех вычисленных, введенных и хранящихся в памяти ЕК260 параметров по запросу или заданной программе;
Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
Периодический вывод данных на принтер, оснащенный последовательным портом;
Представление отчетов о нештатных ситуациях, авариях несанкционированных вмешательствах;
Архивирование основных измеряемых и вычисляемых параметров;
Почасовая запись данных в архив за 9 месяцев;
Ввод и изменение исходных условий и данных (процедура настройки);
При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором ЕК260 (модем, ПК).

Габаритные размеры
PDF

Схемы подключений
PDF

Основные технические характеристики комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Диапазон рабочих расходов:

— для модификаций СГ-ЭК-Т1: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
— для модификаций СГ-ЭК-Т2: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
— для модификаций СГ-ЭК-Р: от 0,8 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).

Погрешность измерения в зависимости от исполнения комплекса:

исполнение СГ-ЭК-Т1 (на базе счетчика СГ):
—диапазон расходов от 0,2 Qmax до Qmax; ± 1,5%;
—диапазон расходов от Qmin до 0,2Qmax; ± 2,5%.
исполнение СГ-ЭК-Т2-250...6500 (на базе счетчика TRZ G160...G4000):
— диапазон расходов от 0,1 Qmax до Qмах; ± 1,5%;
— диапазон расходов от Qmin до 0,1Qmax; ± 2,5%.
исполнение СГ-ТКn-Т2-100 (на базе счетчика TRZ G65):
— диапазон расходов от 0,2 Qmax до Qмах; ± 1,5%;
— диапазон расходов от Qmin до 0,2 Qmax; ± 2,5%.
исполнение СГ-ЭК-Р (на базе счетчика RVG):
— диапазон расходов от 0,1 Qmax до Qmax; ± 1,5%;
— диапазон расходов от Qmin до 0,1 Qmax. ± 2,5%.

Диаметр условного прохода Ду,мм:

СГ-ТК-Т1: Ду50...Ду200
СГ-ТК-Т2: Ду50...Ду300
СГ-ТК-Р: Ду50...Ду150

Максимальное рабочее давление:

со счетчиком газа СГ16: 1,6 МПа;
со счетчиком газа СГ75: 7,5 МПа;
со счетчиком газа RVG: 1,6 МПа;
со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа; 10,0 МПа.

Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
Диапазон температур окружающей среды комплекса: от −30 °С до +60 °С.

Межповерочный интервал 5 лет.

Электропитание:

от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания.

Установка во взрывоопасной зоне.

Габаритные и присоединительные размеры комплексов на базе счетчиков СГ:

Условное обозначение комплекса	DN, мм	Qmin, м^3/ч	Qmax, м^3/ч	Основные размеры, мм								Масса, кг
Условное обозначение комплекса	DN, мм	Qmin, м^3/ч	Qmax, м^3/ч	D	D1	d	n	L	L1	Н	К	Масса, кг
СГ–ЭК–Т…–100/1,6	50	10	100	109	-	-	-	150	170	480	470	12
СГ–ЭК–Т…–250/1,6	80	13	250	195	160	18	8	240	380	495	400	17
СГ–ЭК–Т…–400/1,6	100	20	400	215	180	18	8	300	405	515	435	21
СГ–ЭК–Т…–650/1,6	100	33	650	215	180	18	8	300	405	515	435	21
СГ–ЭК–Т…–800/1,6	150	40	800	280	240	22	8	450	465	570	440	36
СГ–ЭК–Т…–1000/1,6	150	50	1000	280	240	22	8	450	465	570	440	36
СГ–ЭК–Т…–1600/1,6	200	80	1600	335	295	22	12	450	530	630	470	50
СГ–ЭК–Т…–2500/1,6	200	125	2500	335	295	22	12	450	530	630	470	50

Условное обозначение комплекса	Диаметр условного прохода, мм	Основные размеры, мм					Вес, не более (кг)
		D	L	L1	Н	КК
СГ-ЭК-Т2--250/1,6	80	200	240	260	520	390	25
СГ-ЭК-Т2--400/1,68
СГ-ЭК-Т2--400/1,68	100	220	300	290	555	405	32
СГ-ЭК-Т2--650/1,6
СГ-ЭК-Т2--650/1,6	150	285	450	345	645	430	59
СГ-ЭК-Т2--1000/1,6
СГ-ЭК-Т2--1600/1,6
СГ-ЭК-Т2--2500/1,6	250	405	750	655	770	530	184
СГ-ЭК-Т2--4000/1,6
СГ-ЭК-Т2--4000/1,6	300	560	900	640	860	560	234
СГ-ЭК-Т2--6500/1,6

Условное обозначение комплекса	Диаметр условного прохода, мм	Основные размеры, мм					Вес, не более (кг)
Условное обозначение комплекса	Диаметр условного прохода, мм	A	B	C	F	К	Вес, не более (кг)
СГ-ЭК-Р--G25, G40/1,6	50	304	480	280	171	390	16
СГ-ЭК-Р-G65, G100/1,6	50	304	480	280	171	390	16
СГ-ЭК-Р-G160/1,6	80	404	480	280	171	390	21
СГ-ЭК-Р-G250/1,6	80	436	520	330	241	400	36
СГ-ЭК-Р-G400/1,6	100	496	520	330	241	400	41
СГ-ЭК-Р-G650/1,6	100	660	550	330	260	420	54
СГ-ЭК-Р-G650/1,6	150	660	550	330	260	420	60

Принцип действия комплекса учета газа СГ-ЭК (комплекса измерения количества газа СГ ЭК):

Принцип действия узла учета газа СГ-ЭК основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.
