- Производитель: ФГУП «СПО «Аналитприбор»
- Доступность: На складе
Сведения об оборудовании
- измерение массовой концентрации фреонов (хладонов) в воздухе
- Обмен данными с ПЭВМ или иными ВУ по цифровому каналу связи RS 485, протокол обмена - MODBUS RTU
- температура от +5 до +50 оС
- выдача световой сигнализации
- степень защиты - IP 54
- корректировка показаний - 1 раз в 180 дней
Описание

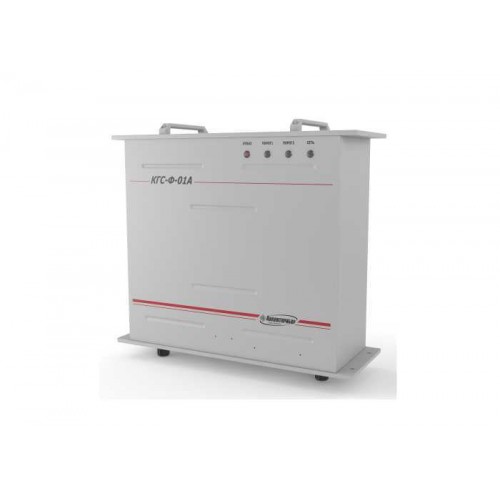

Тип газоанализаторов - стационарный
Принцип измерений газоанализаторов - оптико-абсорбционный
Предназначен для непрерывного автоматического измерения содержания массовой концентрации фреонов (хладонов) в воздухе рабочей зоны.
Область применения:
- системы контроля воздуха рабочей зоны помещений атомных станций, в которых размещены холодильные компрессоры, охлаждающие агрегаты, емкости хранения хладагентов
- помещения атомных станций, в которых существует опасность утечки фреонов (хладонов)
Выполняемые функции:
- измерение содержания определяемого компонента
- выдача выходного сигнала постоянного тока от 4 до 20 мА, пропорционального содержанию определяемого компонента
- обмен данными с ПЭВМ или иными ВУ по цифровому каналу связи RS 485, протокол обмена - MODBUS RTU
- выдача световой сигнализации красного цвета «ПОРОГ 1» и «ПОРОГ 2» при достижении содержания определяемого компонента установленных пороговых значений
- переключение «сухих» контактов соответствующих реле при срабатывании сигнализации «ПОРОГ 1», «ПОРОГ 2»
- выдача световой индикации желтого цвета «ОТКАЗ», в случае неисправности электрической схемы газоанализатора или выхода из строя блока оптического, а также в режиме прогрева
Все газоанализаторы КГС-Ф-01А и вспомогательное оборудование к ним проходят при выпуске 100 % приемку Федеральной Службой по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Характеристики
Определяемые компоненты
| Определяемый компонент (химическая формула) |
Единица физической величины |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой абсолютной погрешности | Пределы допускаемой относительной погрешности |
| Хладон 12 (CF2Cl2) |
мг/м3 | 0-10 000 | 0-2 000 | 500 | - |
| Хладон 22 (CHClF2) |
мг/м3 | 0-10 000 | 2 000-10 000 | - | 25 |
| Хладон 134a (C2H2F4) |
мг/м3 | 0-5 000 | 0-2 000 | 500 | - |
| Хладон 410a (CH2F2+CHF2CF3) |
мг/м3 | 0-5 000 | 2 000-5 000 | - | 25 |
* Диапазон показаний по цифровому выходному сигналу.
