- Производитель: ФГУП «СПО «Аналитприбор»
- Доступность: На складе
Сведения об оборудовании
- определения оксида углерода (СО), диоксида углерода (СО2) и метана (CH4) в газовых смесях
- цифровая индикация содержания определяемого компонента
- температурный диапазон от +5 до +50 оС
- выдача информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 или токовому выходу 4-20мА
- степень защиты корпуса - IP54
Описание
Принцип измерения - оптико-абсорбционный
Тип газоанализатора - стационарный

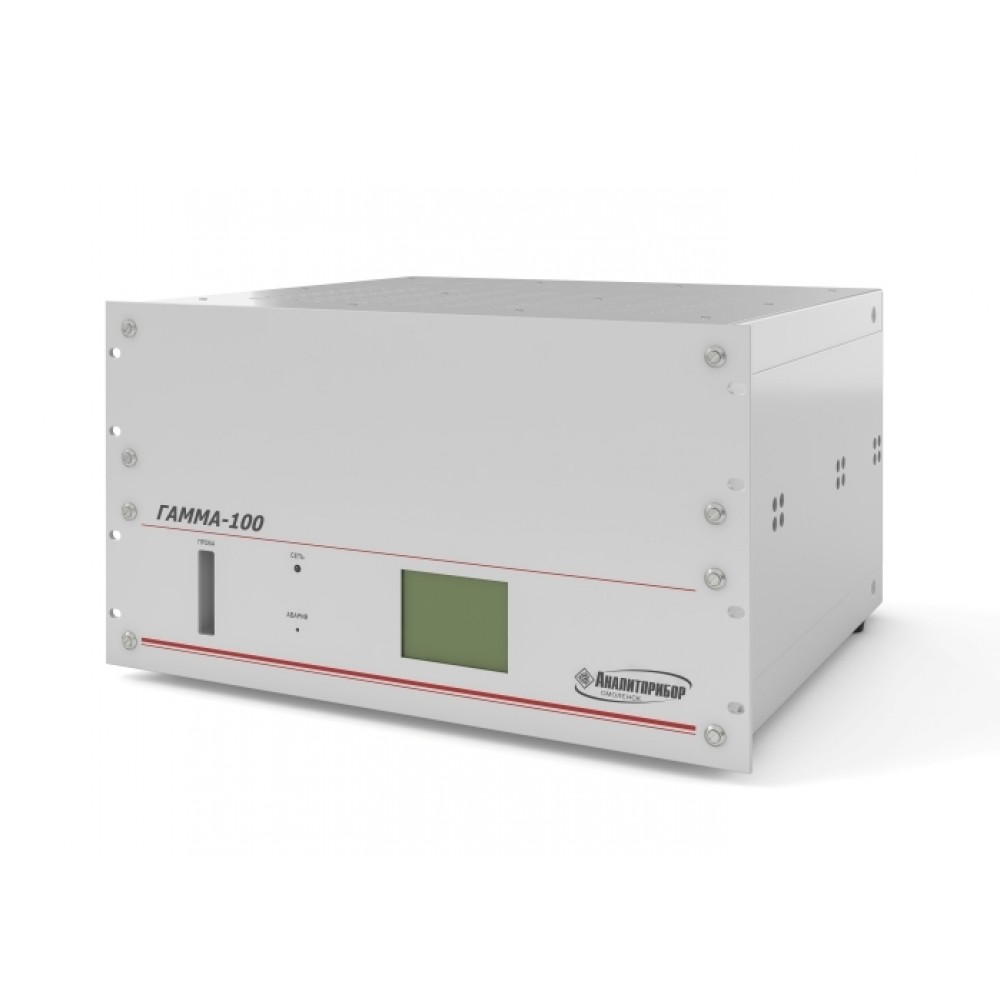

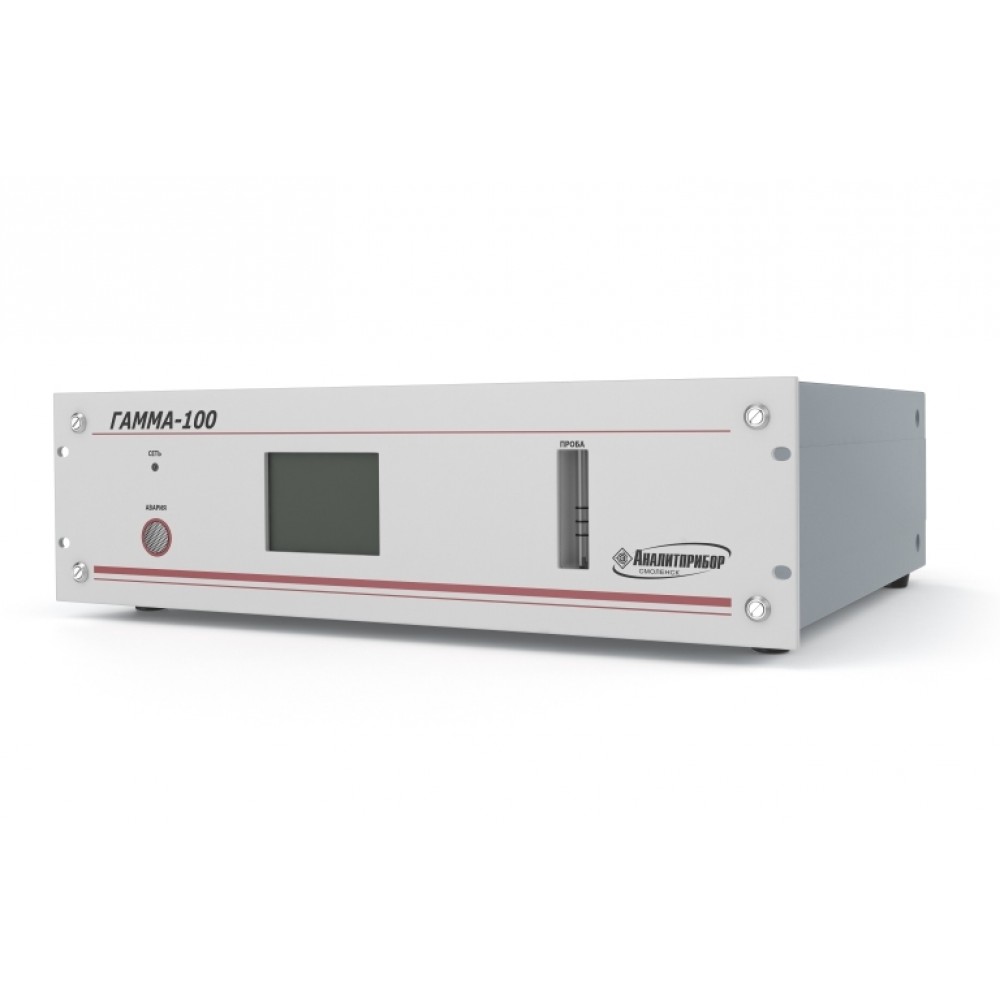

Предназначен для определения оксида углерода (СО), диоксида углерода (СО2) и метана (CH4) в многокомпонентных газовых смесях.
Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС.
Газоанализатор выполняет следующие функции:
- цифровая индикация содержания определяемого компонента
- выдача световой индикации зеленого цвета при включении газоанализатора в сеть
- выдача непрерывной световой красного цвета (”ПОРОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствующей о достижении содержания определяемого компонента установленных пороговых значений
- коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”
- выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 или токовому выходу 4-20мА
Газоанализатор ГАММА-100А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97)
Газоанализатор ГАММА-100А относится к II категории сейсмостойкости по НП-031-01 и соответствует ПНАЭ Г-5-006-87 (землетрясение интенсивностью 6 баллов по MSK при уровне установки над нулевой отметкой до 20 м)
Характеристики
Условия эксплуатации газоанализаторов
| Параметры | Значение |
| Диапазон температуры окружающей и анализируемой среды | от 5 до 50 °С |
| Диапазон давления анализируемой газовой среды | от 380 до 1400 мм. рт. ст. |
| Расход анализируемой газовой среды | (0,7 ±0,1) л/мин |
| Степень защиты | IP54 |
| Номер зоны размещения газоанализаторов по ГОСТ 29075-91 | 2,0 |
Наименование газоанализаторов:
ГАММА-100А-аа-ббб, где
аа - химическая формула компонента (СО, СО2, СН4);
ббб - верхний предел диапазона измерений в соответствии с таблицей.
Исполнения газоанализаторов
| Наименование газоанализатора | Определяемый компонент | Единица физической величины | Диапазон измерения |
| ГАММА-100А-СО-005 | оксид углерода СО | объемная доля, млн-1 | 0 – 500 |
| ГАММА-100А-СО-01 | оксид углерода СО | объемная доля, млн-1 | 0 – 1000 |
| ГАММА-100А-СО2-01 | диоксид углерода СО2 | объемная доля, млн-1 | 0 – 1000 |
| ГАММА-100А-СО2-5 | диоксид углерода СО2 | объемная доля, % | 0 – 5,0 |
| ГАММА-100А-СО2-10 | диоксид углерода СО2 | объемная доля, % | 0 – 10,0 |
| ГАММА-100А-СН4-01 | метан СН4 | объемная доля, млн-1 | 0 – 1000 |
